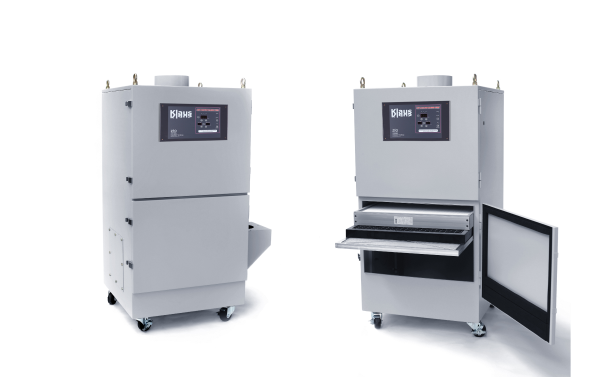

Klaus Fume Filtering System KF Series
다용도 흄제거용 집진기
사용용도 Purpose of use
제품사양 Technical Specifications
좌우 스크롤 >
※ 본 사양은 성능 향상을 위해 예고없이 변경될 수 있습니다.
※ 플렉시블 암후드(Flexible Arm Hood)부착은 선택(Opton) 사양입니다.
※ 전원코드(3심 다이아)는 5 m로 출고됩니다.
※ 표준형은 옥내형입니다. 옥외형은 별도로 주문바랍니다.
| Standard / Model | ZEO-KF200 | ZEO-KF300 | ZEO-KF500 | ZEO-KF700 | ZEO-KF1000 | |
|---|---|---|---|---|---|---|
| 송풍기 Blower |
Power | 220 V / 380 V, 3상 60 Hz, 440 V (옵션), 50 Hz (옵션) | ||||
| Motor(kM) | 1.5 | 2.2 | 3.7 | 5.5 | 7.5 | |
| Air Flow (m3/min) | 25 | 40 | 60 | 80 | 100 | |
| Pressure (mmAq) | 230 | |||||
| 필터 Filter |
데미스터 필터 | 610 x 610 x 20 | 610 x 610 x 20 | 610 x 610 x 20 | 610 x 760 x 20 (2 EA) | 610 x 760 x 20 (2 EA) |
| 활성탄 필터 | 610 x 610 x 20 | 610 x 610 x 25 | 610 x 610 x 25 | 610 x 760 x 25 (2 EA) | 610 x 610 x 25 (2 EA) | |
| 해파필터 | 610 x 610 x 75 | 610 x 610 x 150 | 610 x 610 x 292 | 610 x 760 x 150 (2 EA) | 610 x 760 x 292 (2 EA) | |
| 크기 Dimensions (mm) | A (전면) | 670 | 770 | 770 | 1,400 | 1,400 |
| B (측면) | 670 | 770 | 770 | 800 | 800 | |
| C (높이) | 1,050 | 1,300 | 1,520 | 1,550 | 1,650 | |
| D (Inlet) | 150 | 200 | 250 | 300 | 350 | |
| E (Inlet거리) | 135 | 150 | 175 | 200 | 225 | |
| F (Inlet높이) | 150 | 250 | 300 | 350 | 400 | |
| G (Outlet) | 200 | 250 | 300 | 350 | 400 | |
| H (바퀴) | 130 | 150 | 200 | 280 | 340 | |
| 중량 Unit Weight(kg) | 120 | 150 | 200 | 280 | 340 | |
| 그림 | 그림 1 | 그림 2 | ||||
※ 플렉시블 암후드(Flexible Arm Hood)부착은 선택(Opton) 사양입니다.
※ 전원코드(3심 다이아)는 5 m로 출고됩니다.
※ 표준형은 옥내형입니다. 옥외형은 별도로 주문바랍니다.
제품특징 Features
최적의 포집효율을 나타낼 수 있는 유체역학적 설계 Creation of Ideal Filter Efficiency Via Hydro-Dynamical Design
- 유체역학적 설계에 의하여 제품의 안전성과 집진효율을 극대화 시킴
- 알루미늄 합금의 터보 팬(Turbo Fan)을 사용하여 공회전 중량 및 기동부하를 감소시켜 흡입 효율을 늘리고, 토출 구에서 발생하는 마찰저항 소음을 크게 줄임
- 좁은 공간에 설치가 가능하고, 필터 교환이 용이한 슬라이드 방식을 채택
- 자유자재로 움직이는 플렉시블 암을 부착하여 흄 발생원에 근접시켜 흄(Fume)을 제거할 수 있어 작업자의 건강과 작업 능률을 향상시킬 수 있음
- 배출구의 방향을 상향으로 유도하여 작업장 바닥의 먼지 비산을 방지함
- 바퀴가 부착되어 있어 이동이 간편하다
고효율의 필터 시스템 Filter System
- 3종 필터 구조로 완벽한 흄 및 분진 제거 가능
- 데미스터 필터 : 용접 작업시에 용접 흄(Fume)과 함께 유입되는 불꽃 및 굵은 입자를 여과함. 필터 여재는 스테레스 스틸로 구성되어 세척이 가능할 뿐만 아니라 재사용 할 수 있어 경제적임.
- 첨착 활성탄 필터 : 유해물질 흡착율과 강도가 높으며 쉽게 풍화되지 않아 2차 오염을 조성하지 않음. 내산성, 내알칼리성이 강하고 악취도 동시에 제거 가능.
- 해파필터 : 입경 0.3 μm의 미세분진을 ~99.97 % 정도 포집하면서 작업장 내의 공기를 정화시키는 기능을 갖고 있다.
터보 송풍기 Turbo Blower
- 알루미늄합금을 적용하여 공회전 중량 및 기동부하를 줄여 흡입력을 증대시키고 초정밀 전자 바란싱 작업으로 무진동 저소음을 실현함
- 사용 중에 이물질이 팬의 날개에 끼거나 붙어서 발생하는 떨림 현상을 제거함
디지털 차압 계측제어 시스템
- 팬 모터(FAN Motor)의 ON/OFF를 필터의 상태에 따라 유연하게 조정할 수 있는 제어 기능이 탑재된 국내 최초의 집진장치용 컨트롤러를 장착함
- 필터 전 후면의 압력 차 표시장치를 디지털 방식으로 변경하여 보다 전확히 필터의 교환시키를 판별 및 운영 시간의 합산을 표시할 수 있으며, 필요시 수동에 의해 밸브를 동작 시킬 수 있음
선택품목 Option
Flexible Arm Hood(Nerderman Ø 160, Ø 200, 2 m, 3 m)
